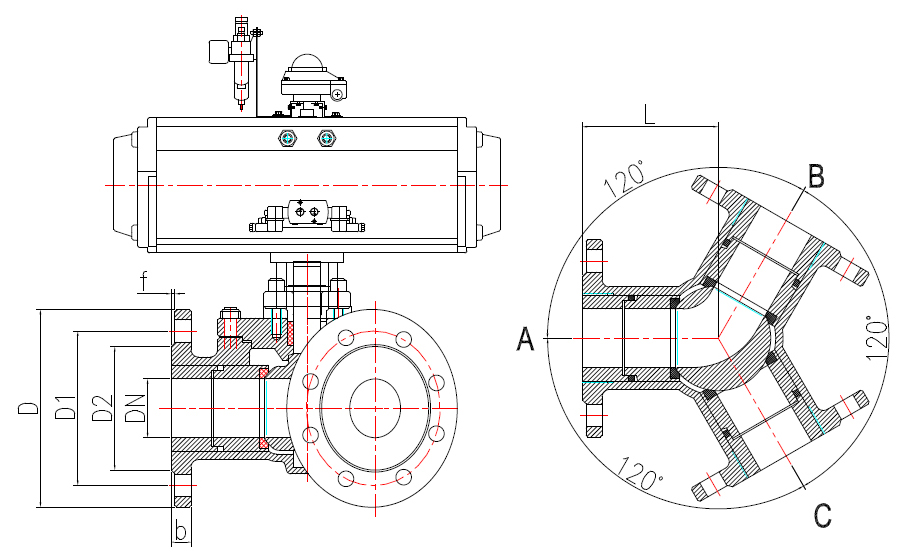

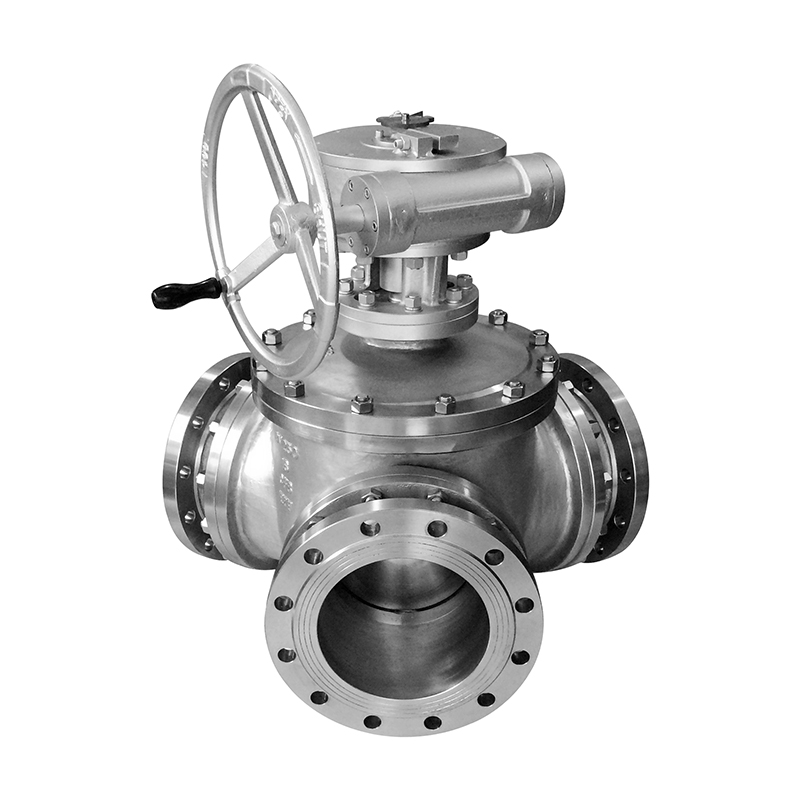

国标等分120º外形图
国标等分120º工况示意图
国标等分120º主要参数
| DN | L | D | D1 | D2 | b | f | Z-Φ |
| 25 | 95 | 115 | 85 | 65 | 16 | 2 | 4*14 |
| 40 | 110 | 150 | 110 | 85 | 16 | 2 | 4*18 |
| 50 | 110 | 160 | 125 | 100 | 16 | 2 | 4*18 |
| 65 | 130 | 180 | 145 | 120 | 18 | 2 | 4*18 |
| 80 | 148 | 195 | 160 | 135 | 20 | 2 | 8*18 |
| 100 | 160 | 215 | 180 | 155 | 20 | 2 | 8*18 |
| 125 | 190 | 245 | 210 | 185 | 22 | 2 | 8*18 |
| 150 | 210 | 280 | 240 | 210 | 24 | 2 | 8*23 |
| 200 | 320 | 340 | 295 | 265 | 26 | 2 | 12*23 |
| 250 | 380 | 405 | 355 | 320 | 30 | 3 | 12*25 |
