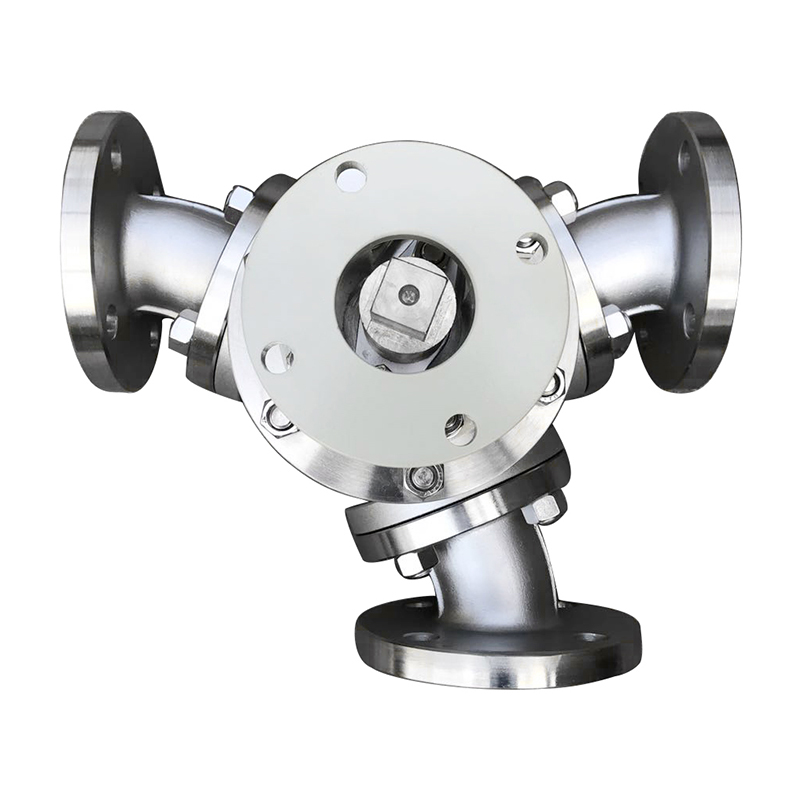

换向阀右90°Y型三通球阀是一种应用于蓄热式工业窑炉上的一种烟气与空气（或气体燃料）的换向装置。


换向阀右90°Y型三通球阀保存

严禁露天堆放，干燥为好。


换向阀右90°Y型三通球阀安装

1.安装前，检查有没有意外损伤。 注意：三通换向阀须配有附件方可正常工作，例如：限位开关，电磁阀，气缸，过滤减压阀，气缸，过滤减压阀(气源二联件)等，所以安装前须检查相应的附件。

2.检查以下资料是否全(铭牌，合格证，装箱单，说明书)缺少请及时与本公司联系。

3.三通换向阀须可靠地安装在主管道或支管道上,所有连接螺栓须锁紧。

4.产品出厂时，已安装气源二联件(过滤减压阀),进口端已装有进气接头，用户只需接上气源即可，气源压力可由减压阀调整。

5.按气动电路接线图(双电控，单电控)正确接线。

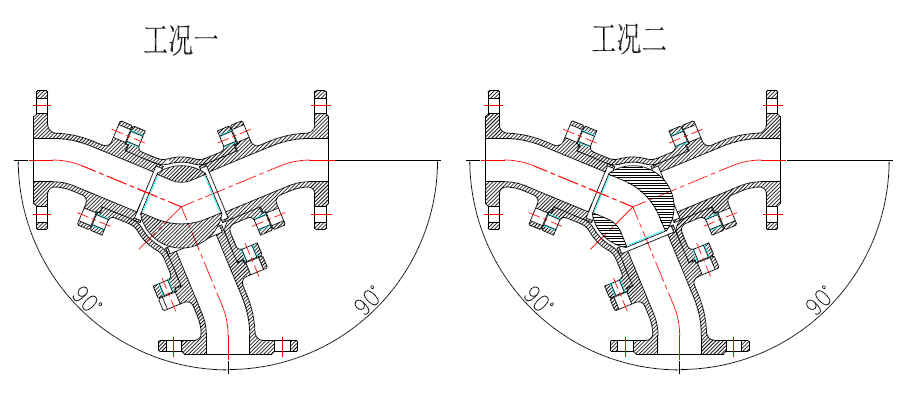

换向阀右90°Y型三通球阀工作原理

蓄热式三通换向阀：通过换向阀的时间间隔内实现空气（或燃料气）与烟气的频繁切换，实现蓄热体对烟气余热的回收。是蓄热式燃烧系统中的关键设备之一。

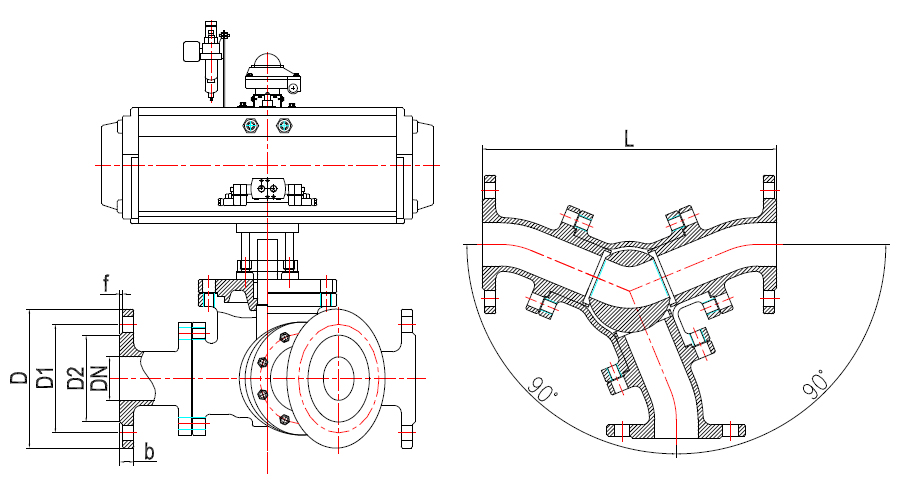

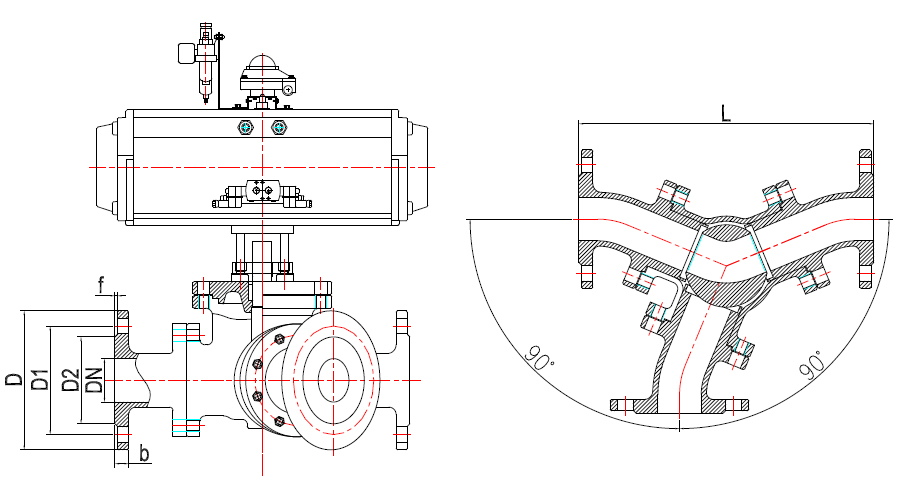

换向阀右90°Y型三通球阀结构

三通换向阀基本都包括阀体、阀板座、阀板、气缸， 阀体由阀板座分成A、B、C三个与外界相通的空腔，在阀体和阀板座之间装有密封材料，在空腔中的阀板通过连接轴与气缸相连，通过改变阀板位置，改变管路中气体的流动方向；因为经过蓄热体的换热，所以换向阀的工作温度较低，对换向阀的材料无其它的要求。但因为连续式生产的要求，需要换向阀克服 烟气中的粉尘磨损，以及腐蚀性的影响，机械部分需要保证部件频繁的开关造成的磨损，已经要求较高的可靠性和工作寿命。
