粉体换向阀45°工作原理

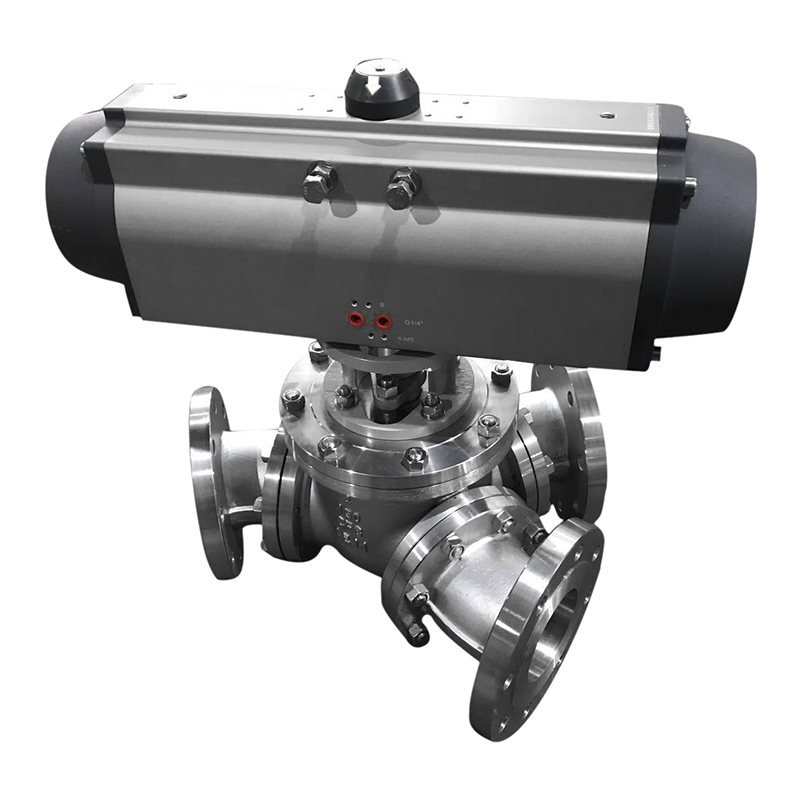

粉体换向阀三个通道呈角度布置，一进两出或者两进一出，通过电磁阀的切换来控制气动执行器的驱动。

上部通道连接管道，下部两通道连接料仓。阀芯和阀座采用平面密封，阀芯上装有耐温腐蚀性特种密封材料，具有密封补偿性能，阀芯和驱动杆采用柔性连接，因此密封可靠。

阀芯动作的两个位置由限位检测开关进行检测，限位检测开关直接装在气动执行器上面。粉体换向阀正常工作时，阀芯转到一个位置。换向指令发出后，转到另一个位置，至此换向动作完成。
